1 、概述
電力系統為了減小無功損耗，通常采用并聯補償電容器組的方法來提高功率因數。在實
際應用中，電容器補償裝置事故率比較高，這是由電容器補償裝置工作狀態的特點決定的。
所以定期對補償電容器進行檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。
而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，工作量大，
而且容易造成接線錯誤、損壞電容器。

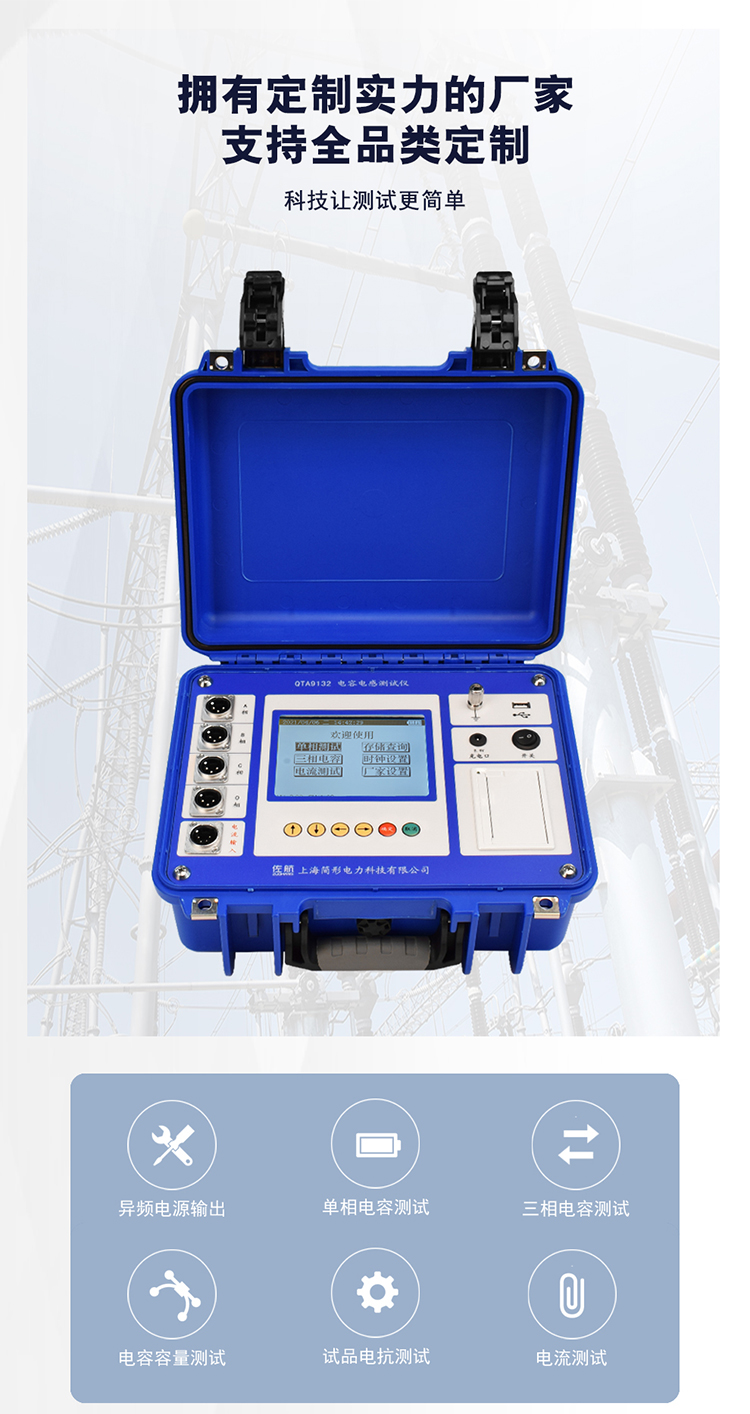

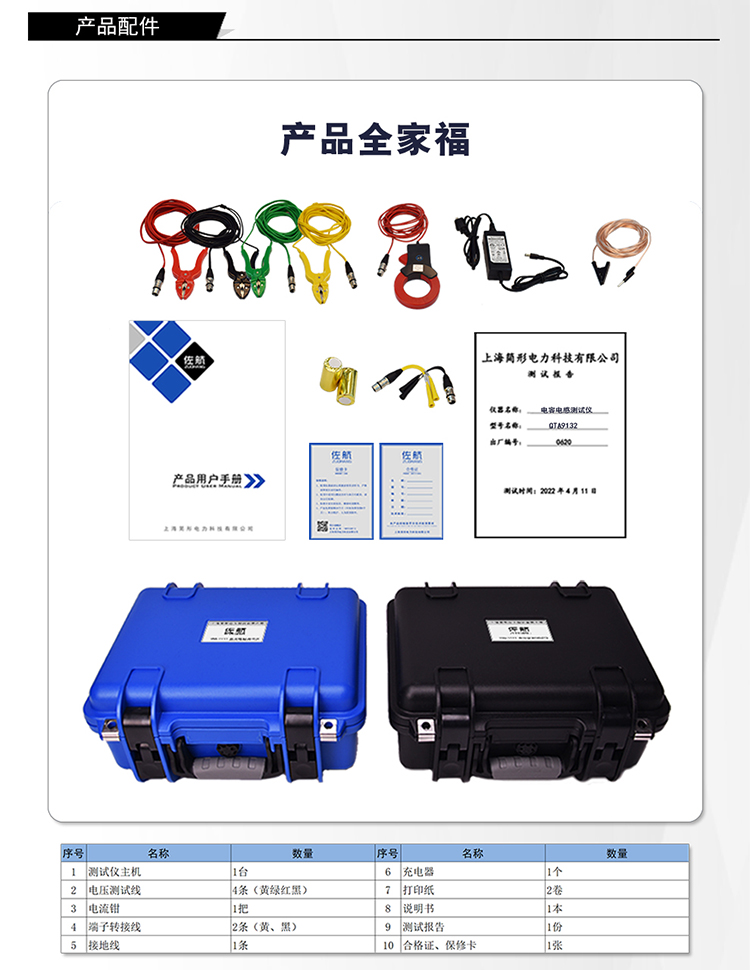

我公司研制的佐航 QTA9132 電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，內置大容量鋰電池，使用異頻抗干擾電源輸出，測試精度高、數據穩定，具有ji強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能、便攜式專用補償電容器測試儀。儀器不僅能測試單相電容器，還具有三相電容器測試功能，針對不
同聯結方式的三相電容器組進行一鍵測量，簡單方便。同時儀器還可測試各種電抗器、電
阻器，并且儀器還可以單獨進行電流測試。

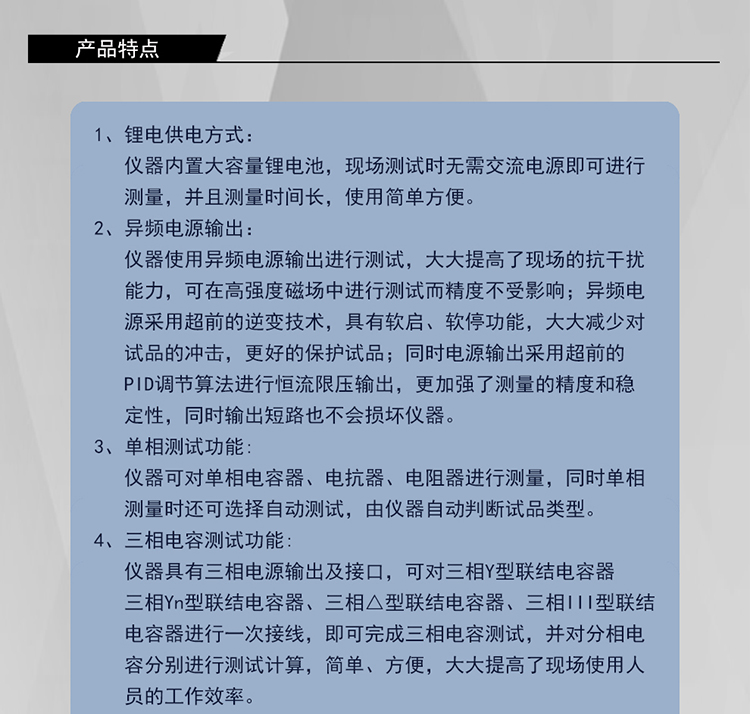

2 、主要功能與特點
2.1 鋰電供電方式：

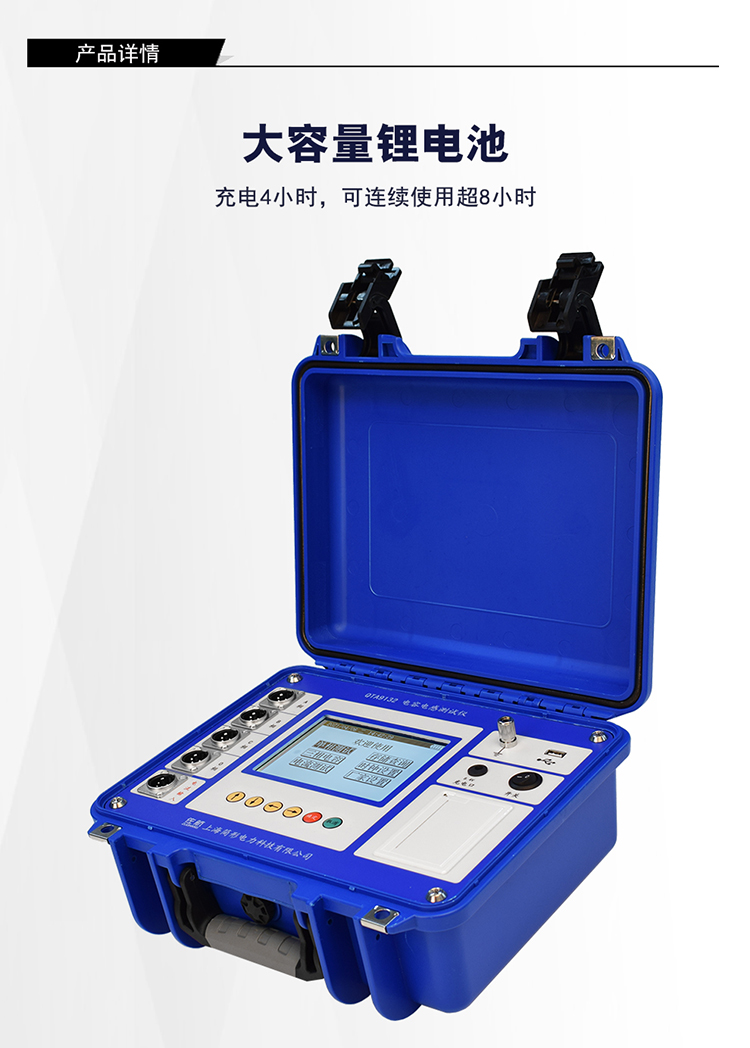

儀器內置大容量鋰電池，現場測試時無需交流電源即可進行測量，并且測量時間長，使
用簡單方便。

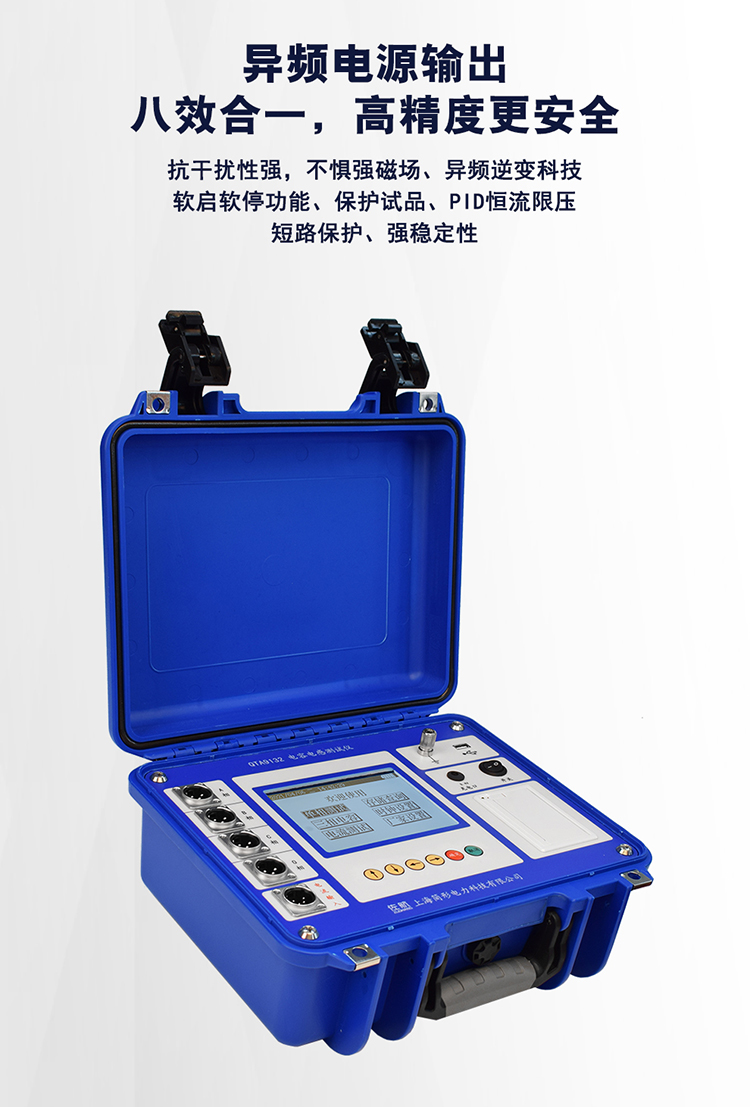

2.2 異頻電源輸出：
儀器使用異頻電源輸出進行測試，大大提高了現場的抗干擾能力，可在高強度磁場中
進行測試而精度不受影響；異頻電源采用xianjin的逆變技術，具有軟啟、軟停功能，大
大減少對試品的沖擊，更好的保護試品；同時電源輸出采用xianjin的 PID 調節算法進行
恒流限壓輸出，更加強了測量的精度和穩定性，同時輸出短路也不會損壞儀器。
2.3 單相測試功能:
儀器可對單相電容器、電抗器、電阻器進行測量，同時單相測量時還可選擇自動測試，
由儀器自動判斷試品類型。

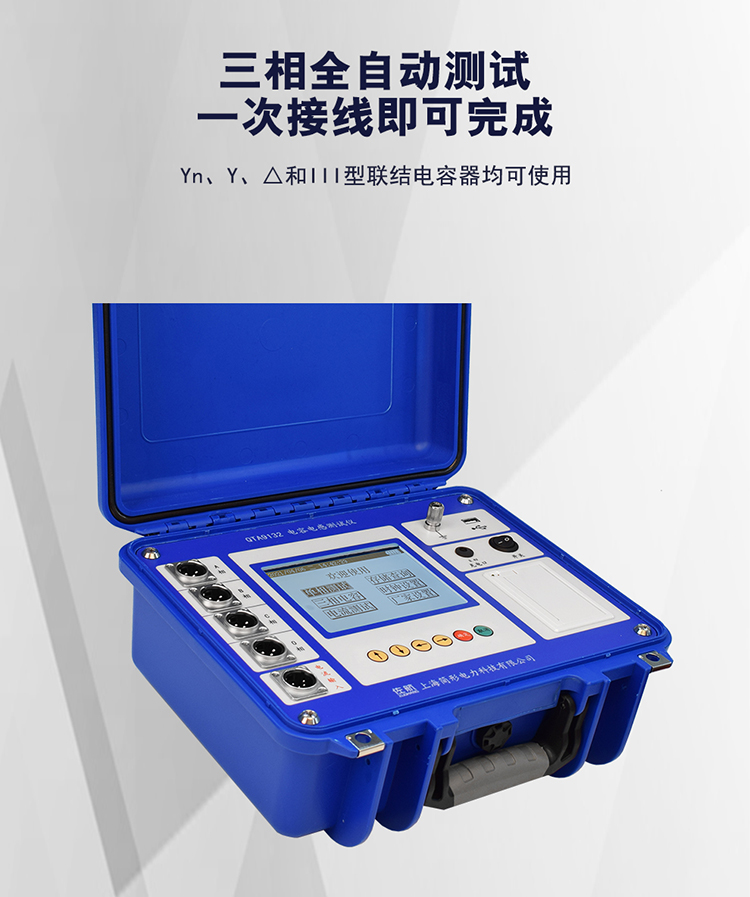

2.4 三相電容測試功能:
儀器具有三相電源輸出及接口，可對三相 Y 型聯結電容器、三相 Yn 型聯結電容器、三
相△型聯結電容器、三相 III 型聯結電容器進行一次接線，即可完成三相電容測試，
并對分相電容分別進行測試計算，簡單、方便，大大提高了現場使用人員的工作效率。

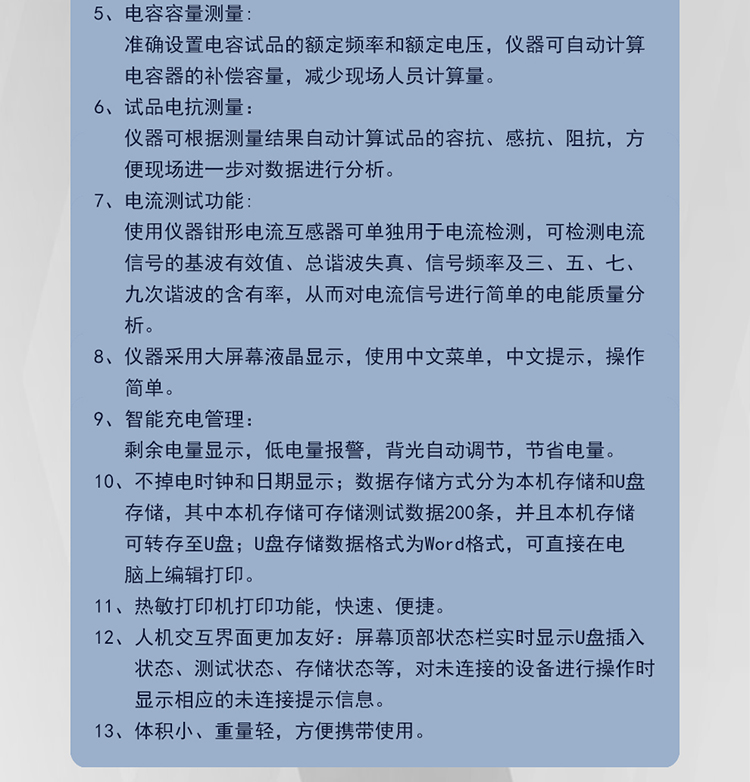

2.5 電容容量測量:
準確設置電容試品的額定頻率和額定電壓，儀器可自動計算電容器的補償容量，減少
現場人員計算量。
2.6 試品電抗測量：
儀器可根據測量結果自動計算試品的容抗、感抗、阻抗，方便現場進一步對數據進行
分析。

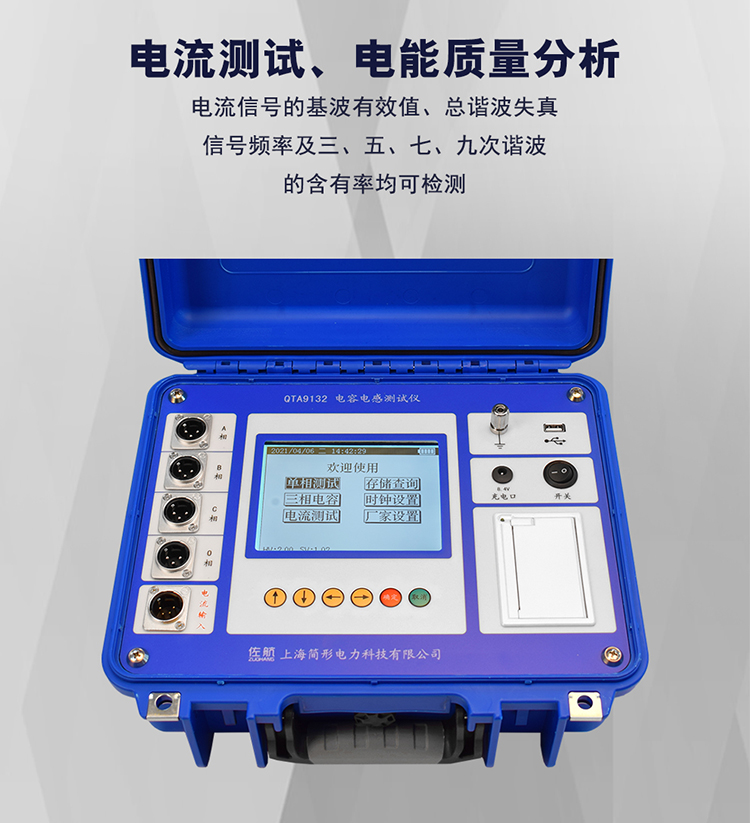

2.7 電流測試功能:
使用儀器鉗形電流互感器可單獨用于電流檢測，可檢測電流信號的基波有效值、總諧
波失真、信號頻率及三、五、七、九次諧波的含有率，從而對電流信號進行簡單的電
能質量分析。
2.8 儀器采用大屏幕液晶顯示，使用中文菜單，中文提示，操作簡單。
2.9 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。

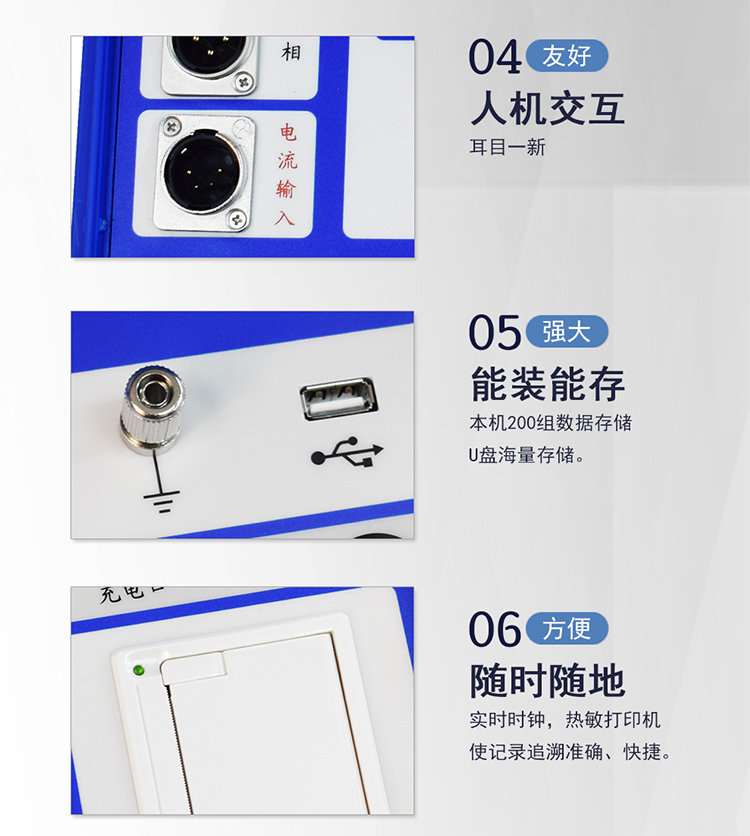

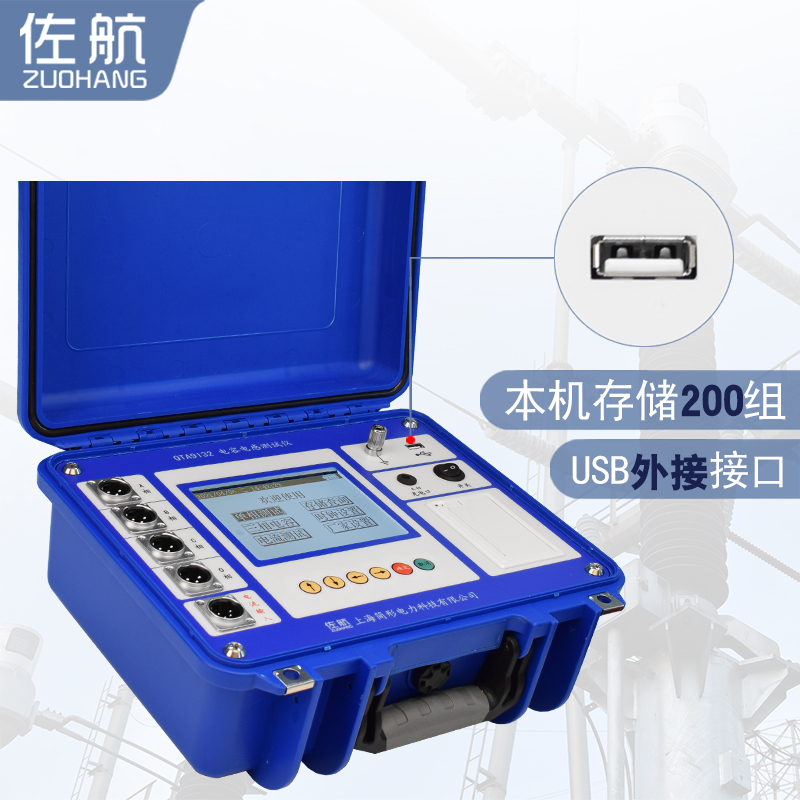

2.10 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據 200 條，并且本機存儲可轉存至優盤；優盤存儲數據格式為 Word 格式，可
直接在電腦上編輯打印。
2.11 熱敏打印機打印功能，快速、無聲。
2.12 人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態、測試狀態、存儲狀態等，對未連接的設備進行操作時，顯示相應的未連接提示信息。
2.13 體積小、重量輕，方便攜帶使用。

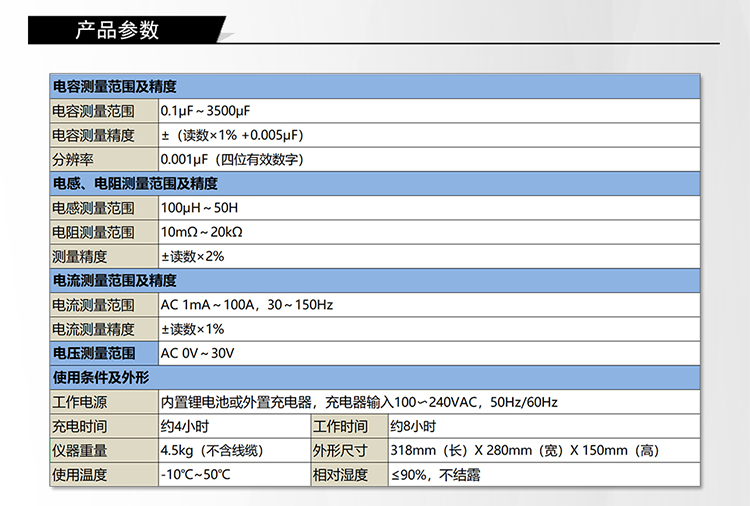

3 、主要技術指標
3.1 電容測量范圍及精度
電容測量范圍： 0.1 μ F～3500 μ F
電容測量精度： ±（讀數×1% 0.005 μ F）
最小分辨率： 0.001 μ F（四位有效數字）
3.2 電感、電阻測量范圍及精度
電感測量范圍： 100μH～50H
電阻測量范圍： 10mΩ～20kΩ
測量精度： ±讀數×2%
3.3 電流測量范圍及精度
電流測量范圍： AC 1mA～100A，30～150Hz
電流測量精度： ±讀數×1%
3.4 電壓測量范圍： AC 0V～30V
3.5 使用條件及外形
工作電源： 內置鋰電池或外置充電器，充電器輸入 100-240VAC，50Hz/60Hz
充電時間： 約 4 小時
電池工作時間： 約 8 小時

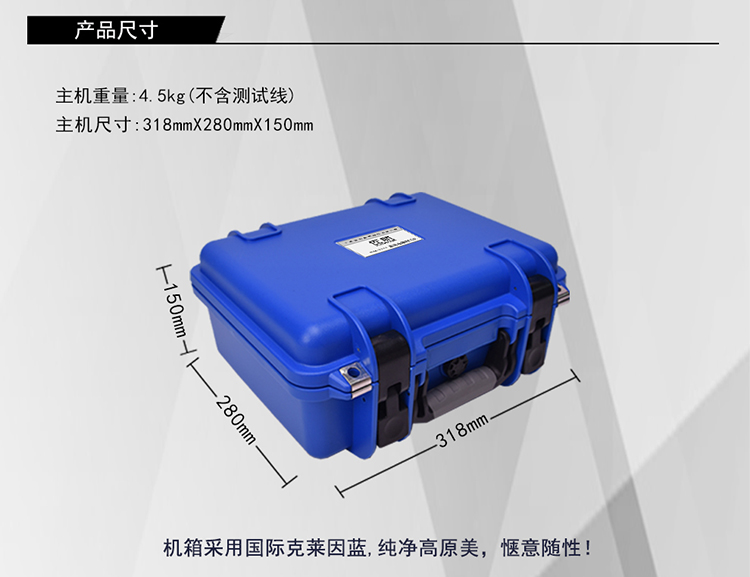

外形尺寸： 318mm(長)×280mm(寬)×150mm(高)
儀器重量： 4.5kg（不含線纜）
使用溫度： -10℃～50℃
相對濕度： ≤90%，不結露

|
