——模塊化設計與復雜環境適應性研究

一、技術突破方向

模塊化設計革新

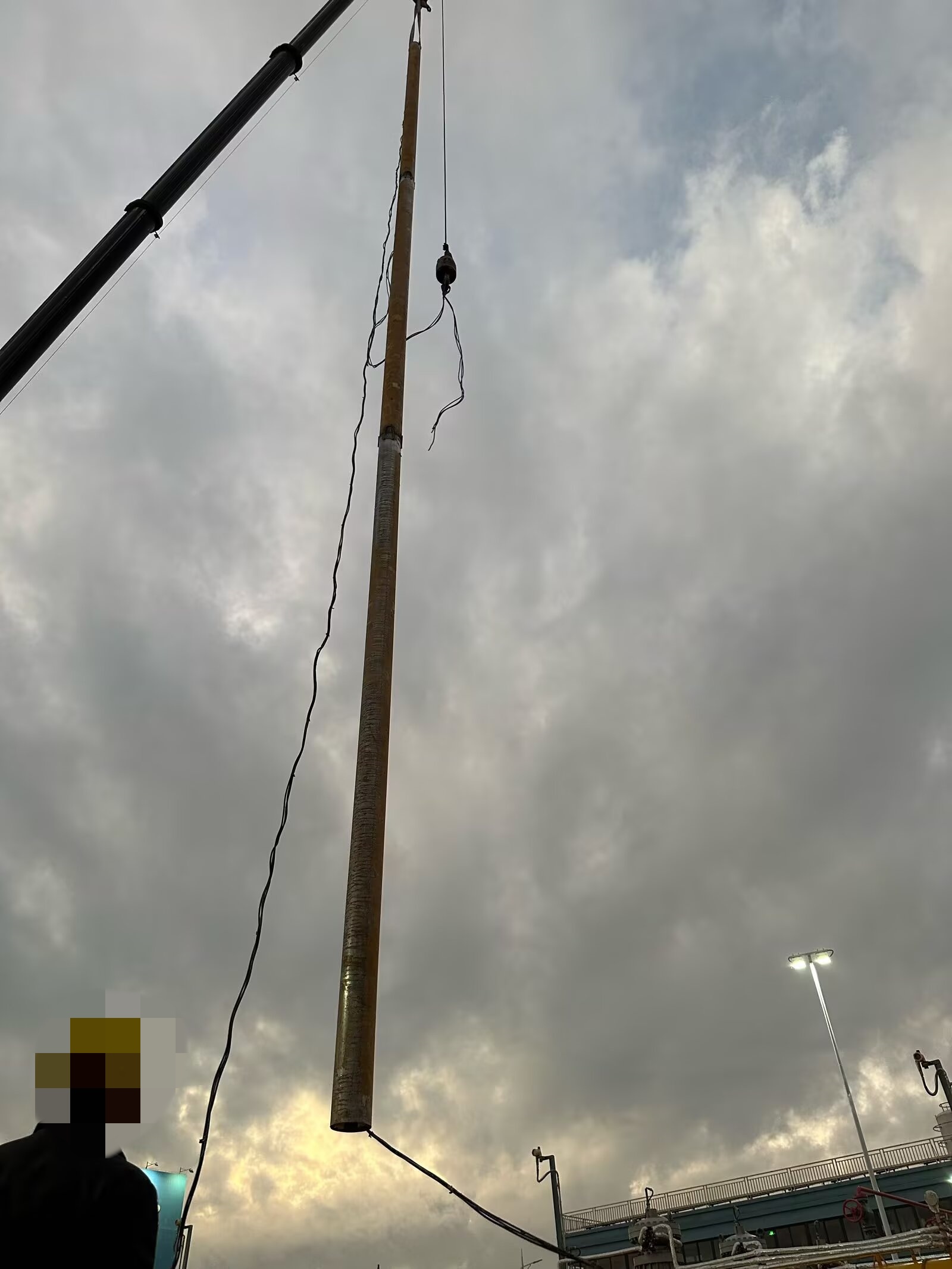

分段式深井陽極采用預制單元結構，每段長度2-3米，通過插接式連接器快速組裝。與傳統整體式深井陽極相比，該設計允許現場靈活調整陽極體長度，施工效率提升40%。例如，渤海海底輸氣管道工程中，6口分段式深井（總深度80米）僅需4天完成安裝，較傳統工藝縮短60%工期。

材料性能升級

貴金屬氧化物陽極：銥鉭涂層鈦基陽極（MMO）電流密度達80A/m2，壽命突破50年；

導電填料創新：焦炭與石膏混合材料使接地電阻降低40%，孔隙率穩定在3%以內；

防腐結構優化：鋼套管接口采用熱收縮套密封技術，防腐性能提升3倍。

智能監測系統集成

植入分布式光纖傳感器（每米1個測點），實時監測焦炭密實度與陽極消耗率，故障預警準確率達90%。在西氣東輸三線工程中，該系統將維護頻率從3年/次降至5年/次。

二、工程實踐案例

項目名稱：南海FPSO單點系泊系統防腐工程

技術挑戰：

海底淤泥層電阻率1.5Ω·m，玄武巖層電阻率＞2000Ω·m；

動態潮汐導致土壤電阻率波動（1-300Ω·m）。

解決方案：

分層安裝技術：

上部淤泥層采用閉口式陽極（填充焦炭 石膏）；

下部巖層使用開口式陽極（免填料設計），穿透高阻地層。

抗干擾配置：

部署12口分段式深井（深度120米），每井分6節安裝，輸出電流45A/井，電位均勻度＞95%（-0.89±0.03V）。

防腐強化措施：

排氣管內壁涂覆納米銀涂層，抑制海洋生物附著；

電纜連接點采用三層環氧樹脂 熱縮套管防水處理。

實施效果：

腐蝕速率從0.25mm/a降至0.005mm/a；

系統運行5年無故障，節約維護成本300萬元。

三、復雜環境適應性突破

高鹽霧地區應用（如沿海煉廠）：

MMO陽極在Cl?濃度＞5000ppm環境中，涂層消耗速率僅0.002mm/年，壽命較傳統硅鐵陽極提升5倍。

凍土區域施工（如中俄原油管道）：

預加熱導管技術確保焦炭填料在-40℃環境密實度＞95%；

陽極體采用低溫韌性鈦合金，斷裂強度提升30%。

城市密集管網（如上海燃?xì)夤艿溃?o:p>

通過淺埋安裝（深度8-10米）與電場屏蔽技術，雜散電流干擾降低80%，保護范圍擴展至1.2公里。

四、技術經濟性分析

指標 分段式深井陽極 傳統深井陽極

單井造價 45萬元（含智能監測） 30萬元

施工周期 3-5天/井 7-10天/井

全生命周期成本 0.9萬元/年 1.5萬元/年

保護范圍 80公里管線 50公里管線

五、未來發展方向

數字化運維：結合數字孿生技術構建陽極健康度預測模型，實現維護策略動態優化；

綠色材料：開發生物降解填充料，減少60%環境擾動；

超深井技術：研發耐壓300MPa的納米碳管陽極，突破150米深井應用極限。

總結：分段式深井陽極通過模塊化設計、材料創新與智能監測的技術突破，在復雜環境中展現出卓越的工程適應性。隨著數字化與綠色技術的深度融合，該技術將持續推動陰極保護領域的革新。
