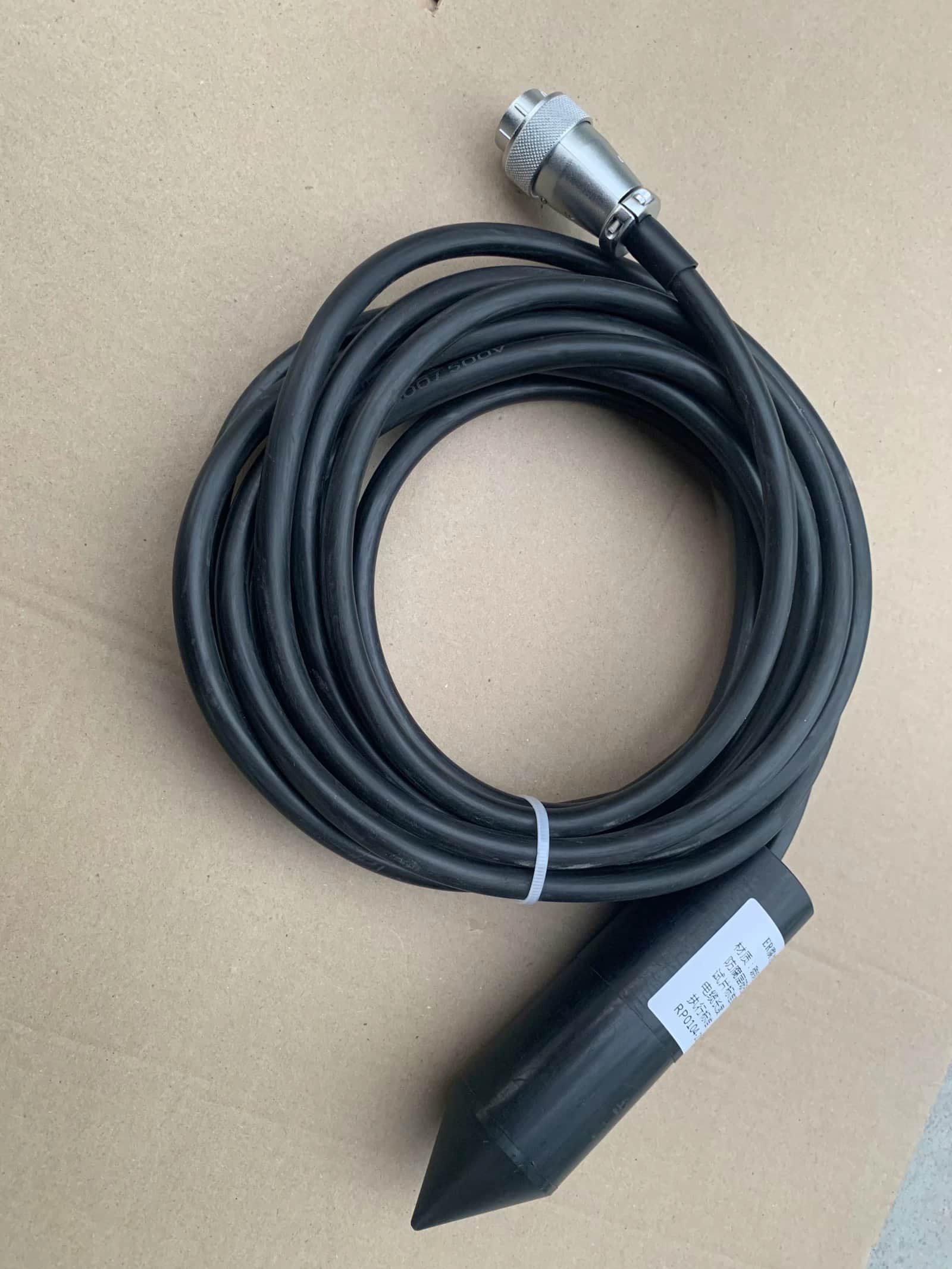

ER 腐蝕速率探頭憑借獨特的技術設計，在金屬腐蝕監測領域占據重要地位，其關鍵技術特點體現在測量原理、性能優勢及功能特性等方面。
在測量原理上，ER 腐蝕速率探頭基于電阻變化實現精準監測。探頭內置與被測金屬材質相同的敏感試片，當試片暴露于腐蝕環境，因腐蝕導致截面積減小，電阻增大。通過惠斯通電橋或恒流源電路精確捕捉電阻變化量，結合材質常數、初始電阻等參數，快速計算出腐蝕深度與速率。同時，內置溫度傳感器配合算法，有效消除溫度對電阻的干擾，確保數據準確性。
性能優勢顯著。其一，實時在線監測能力突出，可連續獲取腐蝕數據，及時反映腐蝕動態變化；其二，適用范圍廣，能在高溫、高壓、強腐蝕等惡劣環境中穩定工作，溫度范圍可達 - 50℃至 400℃，壓力承受能力強；其三，具備無損檢測特性，無需停產或破壞設備，通過在線安裝即可完成監測，大幅降低檢測成本與對生產的影響。
功能特性上，探頭設計兼顧實用性與可靠性。信號傳輸方面，支持 4-20mA 模擬信號或 Modbus 數字信號輸出，便于集成至各類監測系統；結構設計多樣，螺紋式、法蘭式等安裝方式適配不同管徑與壓力需求；此外，部分探頭還具備自診斷功能，可實時反饋設備運行狀態，提醒維護人員及時處理異常，為工業設備的腐蝕防護與安全運行提供有力保障。
1.選型參數
參數
選擇依據
材質
需與被測設備材質一致（如監測碳鋼管道，選碳鋼試片）
溫度范圍
低溫選鎳鉻合金試片，高溫選耐高溫合金（如 Inconel 600）
安裝方式
螺紋式（適用于小管徑）、法蘭式（適用于高壓場景）、插入式（帶壓安裝）
輸出信號
模擬信號（4-20mA）適合本地顯示，數字信號（Modbus）適合集成至 DCS 系統
精度等級
常規 ±5%，高精度型 ±2%（需定期校準）
2.故障排查
故障現象
可能原因
解決措施
電阻值異常偏高
試片斷裂、接線斷路
更換試片、檢查電纜連接
腐蝕速率突變
介質成分突變、試片接觸污染物
核實工況變化、清潔試片表面
溫度補償失效
溫度傳感器故障、算法參數錯誤
更換 PT100 傳感器、重新標定溫度系數
ER腐蝕速率探頭的關鍵技術特點
