定義與作用

絕緣接頭是對同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道接頭的統稱。

作用：將管道系統的兩段金屬部分電氣隔離，防止雜散電流通過管道傳輸；隔離不同區域的管道電位，防止因電位差引起的電化學腐蝕，延長管道使用壽命；在有陰極保護系統的管道中，確保保護系統僅作用在需要保護的管道區域，避免電流流到其他區域而降低效果。

結構與原理

結構：整體式絕緣接頭由上、下管、套筒、絕緣件、密封件、絕緣涂層等組成。在絕緣接頭的上、下管對接端面間，夾有絕緣件和密封件，形成具有絕緣性能的雙密封結構。套筒采用坡口焊接或與上導管直接焊接兩種形式，將絕緣件和上、下管牢固封裹在里面，形成 “密封容器”。

原理：利用絕緣件將管道兩端的金屬部分隔開，阻斷電流傳導路徑，同時密封件保證管道的密封性，防止介質泄漏，套筒則起到保護絕緣件和密封件的作用，使其免受外界因素的影響。

分類

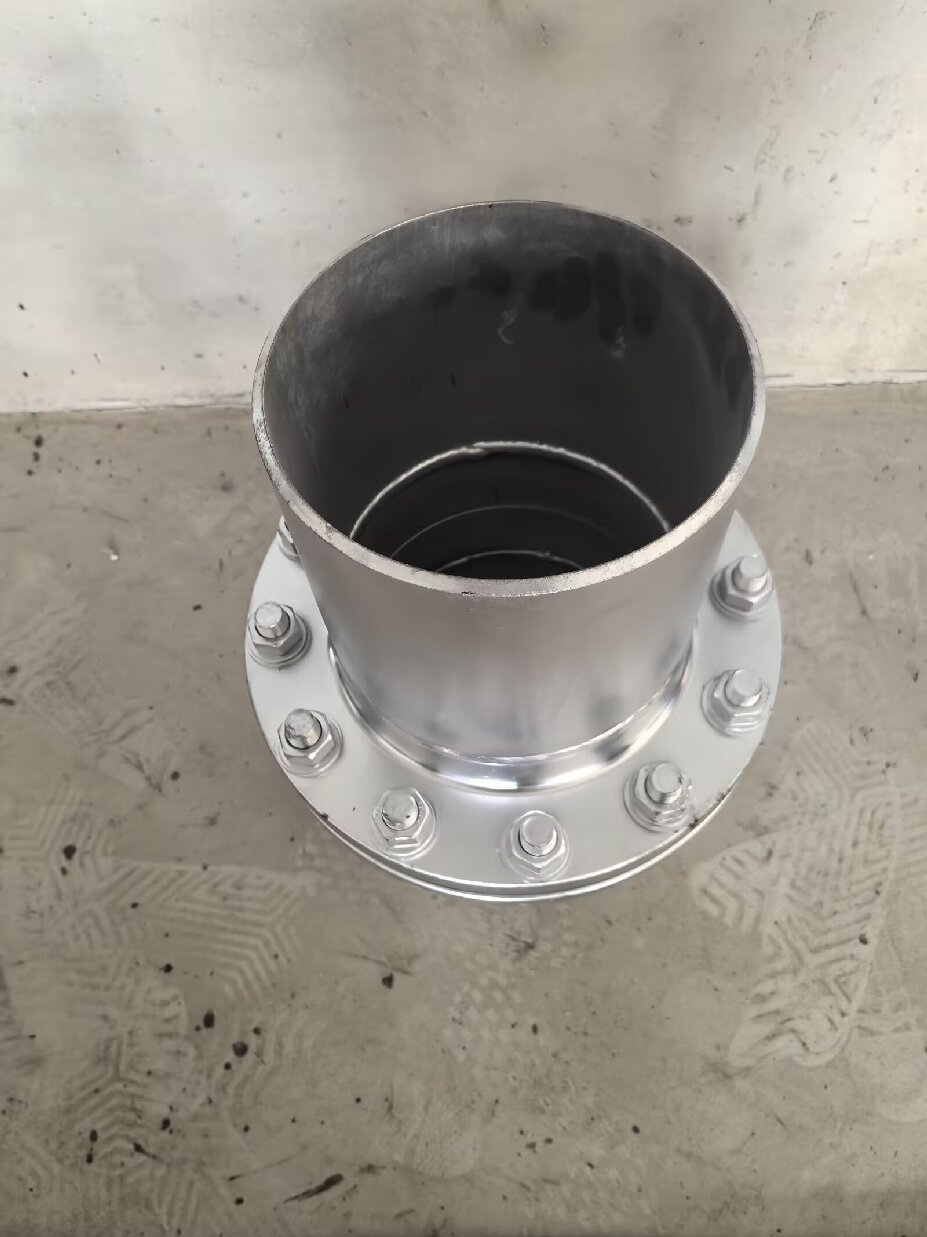

按連接方式分類：法蘭式絕緣接頭，通過在法蘭連接中添加絕緣墊片和絕緣螺栓，實現管道兩端的電氣隔離，適用于維修和更換較為方便的場合；焊接式絕緣接頭，直接焊接在管道上，實現永久性的絕緣連接，適用于需要長久穩定的電氣隔離環境。

按使用環境分類：埋地式絕緣接頭，專為地下管道系統設計，具備更高的防水、防潮性能，適用于長期埋地使用；水下絕緣接頭，用于海底等水下電纜的接頭，需維持鋼鎧層縱向連續且有足夠的機械強度，通常選用軟性連接絕緣接頭。

按壓力等級分類：低壓絕緣接頭，適用于壓力較低的管道系統；高壓絕緣接頭，用于高壓輸送管道中，能承受較高的操作壓力和溫度，通常用于石油天然氣輸送管線。

技術參數

絕緣強度：2500V 50Hz 1 分鐘無擊穿或起電弧。

絕緣阻值：直流 1000V 阻值≥6MΩ。

水壓試驗壓力：設計壓力的 1.5 倍。

氣密試驗壓力：等同設計壓力。

無損檢測：按照 JB4730-94 所有對接接頭 100% 射線探傷，其它承壓焊縫 100% 磁粉探傷。

坡口：采用 API5L 標準。

應用領域

油氣管道：廣泛應用于石油、天然氣等能源管道中，確保輸送過程中管道的電氣隔離，防止電化學腐蝕。

城市燃?xì)夤芫W(wǎng)：在城市燃?xì)廨斔凸芫W(wǎng)中使用，保護管道不受雜散電流的影響，延長管網的使用壽命。

化工管道：化工廠區內的輸送管道中，用于隔離不同管道段的電流，防止因電位差造成的腐蝕。

輸水管道：在長距離輸水管道中使用，隔離不同電位區域，保證輸水管線的安全運行。

軌道交通：用于鐵路軌道電路區段的劃分，保證火車運行信號的準確指示，確保列車行駛安全
