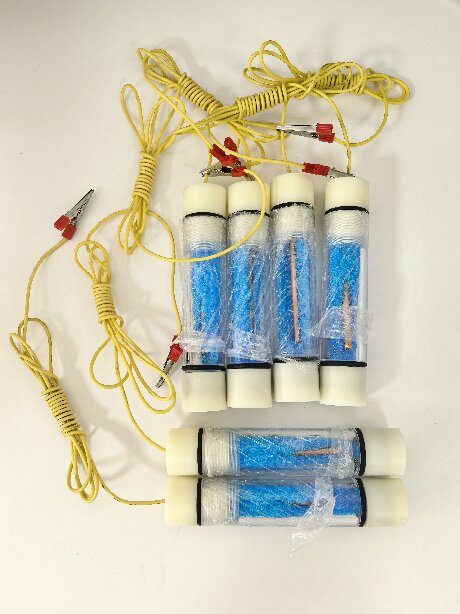

一、核心組件的物理損耗

硫酸銅溶液的有效性

溶液是電極發(fā)揮作用的核心介質(zhì)，其狀態(tài)直接影響壽命：

若底部無未溶解的硫酸銅晶體（溶液不飽和），或溶液因泄漏、蒸發(fā)導(dǎo)致總量減少至腔體 1/3 以下，無法維持穩(wěn)定電位，說明需更換溶液，此時電極本身仍可繼續(xù)使用，但需補充耗材；

若溶液頻繁渾濁、出現(xiàn)雜質(zhì)沉淀（即使更換新溶液后仍快速污染），可能是腔體或電極帽密封失效，引入外部雜質(zhì)，此時電極整體壽命接近終結(jié)。

底部微孔膜的損耗

微孔膜是離子交換的關(guān)鍵結(jié)構(gòu)，正常情況下應(yīng)緩慢滲漏（每小時約 1-3 滴）：

若膜完全堵塞，離子無法交換，測量時電位劇烈漂移，且無法通過清洗疏通（可用清水輕柔沖洗膜表面，不可戳破），則膜已失效；

若膜破損導(dǎo)致溶液快速泄漏（幾分鐘內(nèi)漏液明顯），無法控制滲漏速度，會導(dǎo)致溶液消耗過快，無法正常測量，需更換膜或整體電極。

電極腔體與連接件的損壞

腔體（有機(jī)玻璃或 ABS 材質(zhì)）若出現(xiàn)裂紋、變形，導(dǎo)致密封失效，無法阻止漏液或進(jìn)水，即使更換溶液也無法維持穩(wěn)定，需報廢；

電極導(dǎo)線接頭（如銅質(zhì)接頭）若嚴(yán)重腐蝕、氧化，導(dǎo)致導(dǎo)電不良（測量時讀數(shù)跳動、無信號），且無法通過打磨修復(fù)，會影響使用，需更換接頭或整體電極。

二、性能指標(biāo)的衰減程度

電位穩(wěn)定性下降

若經(jīng)過溶液更換、清潔維護(hù)后，電極仍出現(xiàn)以下情況，說明性能已衰減至使用壽命終點：

與標(biāo)準(zhǔn)參比電極的電位差超過 ±5mV（正常應(yīng)≤±3mV）；

重復(fù)測量同一位置時，讀數(shù)偏差持續(xù)超過 ±5mV，且抗極化能力顯著下降（通微小電流后電位漂移超過 ±10mV 且無法恢復(fù)）。

響應(yīng)速度變慢

正常情況下，電極接觸測量介質(zhì)后（如土壤、水體），1-3 分鐘內(nèi)即可穩(wěn)定讀數(shù)；若響應(yīng)時間延長至 10 分鐘以上，且讀數(shù)仍不穩(wěn)定，說明內(nèi)部離子傳導(dǎo)受阻，核心功能退化，需更換電極。
