一、核心功能:管道陰極保護狀態的 “數據采集終端”
實時監測管道極化電位
通過測試樁內的參比電極,直接測量管道相對于參比電極的電位值(如 - 850mV~-1200mV 為陰極保護有效區間),判斷管道是否處于合理的防腐蝕保護狀態(避免過保護或欠保護)。
若低于 - 1200mV(如 - 1500mV),可能因 “過保護” 導致管道氫脆風險增加。
評估陰極保護系統運行效率

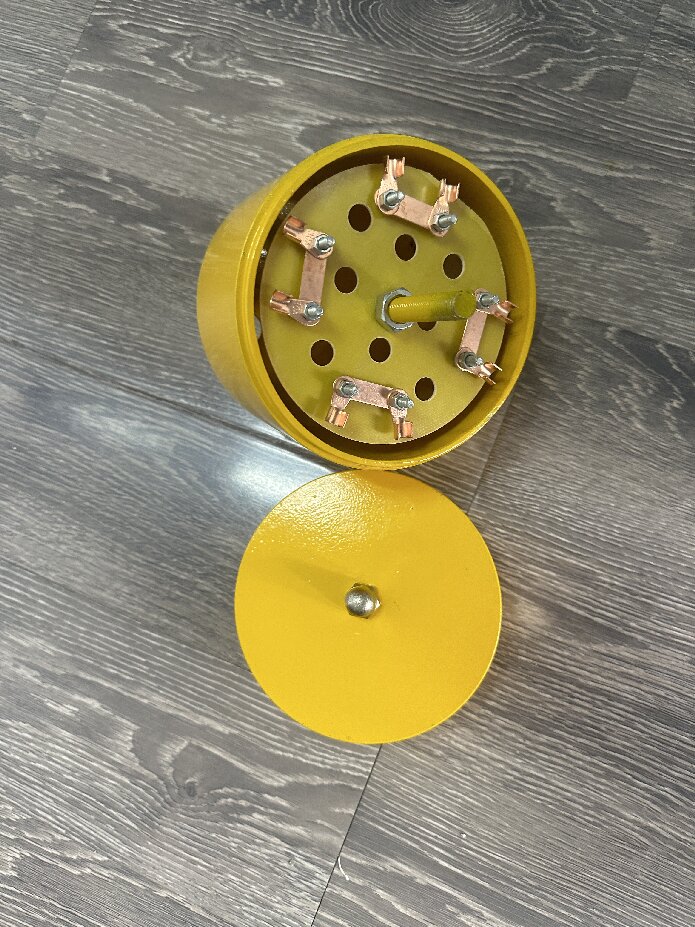

結合測試樁內的電流測試端子,可測量管道的保護電流密度,分析犧牲陽極是否失效、外加電流系統(如恒電位儀)輸出是否穩定,為系統調整提供依據。
二、輔助功能:管道完整性管理的 “節點標記”
管道定位與標識
測試樁通常設置在管道轉彎處、穿越處、陰極保護分區處,其地面標識(如樁體編號、管道規格、埋深)可輔助巡檢人員快速定位管道走向,避免第三方施工誤挖。
腐蝕環境監測接口
部分井式測試樁預留土壤腐蝕傳感器(如 pH 計、土壤電阻率探頭)的安裝位,可同步采集管道周邊環境數據,分析腐蝕風險等級(如高鹽土壤需加強保護電流)。
三、應用場景:為何必須依賴井式測試樁?
埋地管道的腐蝕防護需長期監測,但直接開挖檢測成本極高。無需開挖即可獲取管道真實電位(排除土壤 IR 降干擾);
為陰極保護系統的遠程監控(如物聯網終端)提供穩定信號源;
作為管道全生命周期數據的 “存檔點”(累計多年電位變化趨勢,可預測腐蝕風險)。
|
