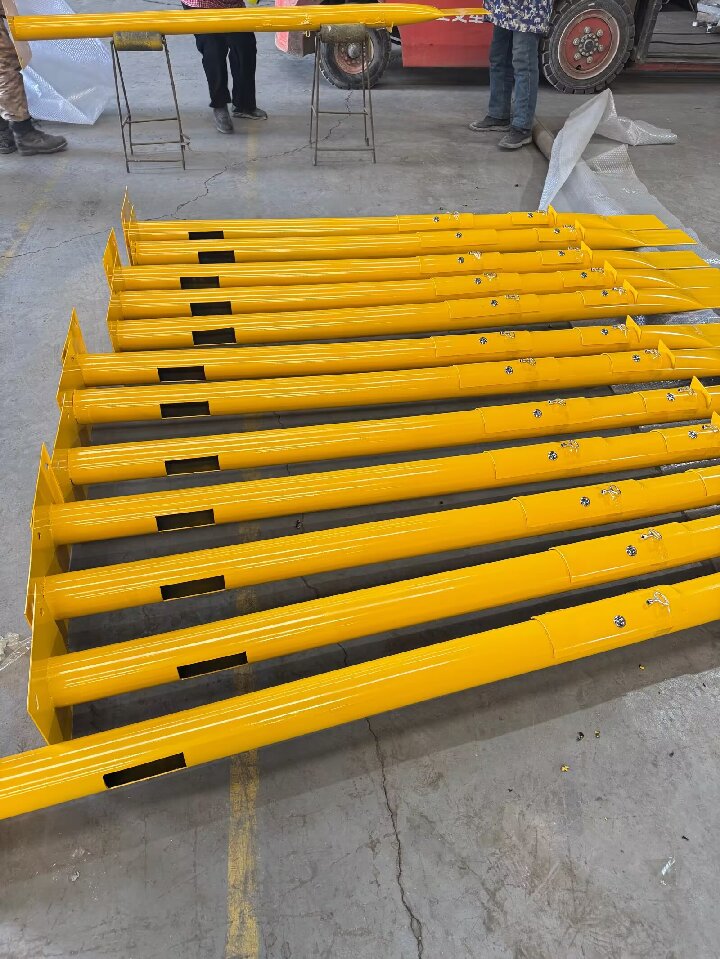

陰極保護測試樁的內部結構設計以實現精準監測、便捷操作和長期穩定運行為核心，主要由接線系統、防護組件、輔助配件等構成，不同類型（如地表式、埋地式）的結構細節略有差異，但核心功能模塊一致。以下是其內部結構的詳細解析：

一、核心功能區：接線端子系統

這是測試樁的 “中樞”，用于連接被保護結構、參比電極及外部測試儀器，是實現電位、電流等參數測量的關鍵。

端子材質：多為高導電、耐腐蝕的銅質或 316 不銹鋼，確保低接觸電阻和長期穩定性。

端子配置（至少包含以下幾組）：

被保護結構連接端子：通過電纜與管道、儲罐等金屬結構相連，用于引出結構本體的電信號。

參比電極連接端子：連接埋地的參比電極（如硫酸銅電極），用于獲取土壤環境中的基準電位。

備用 / 測試端子：供臨時接入萬用表、參比電極等儀器，或連接犧牲陽極、外加電流系統的輔助設備。

接地端子（可選）：部分測試樁會設置獨立接地端子，用于測量雜散電流或進行系統接地測試。

連接方式：端子與電纜通過壓接端子、螺栓緊固或焊接（需防腐處理）連接，確保無虛接、無松動。

二、防護與密封組件

為避免端子受環境（水、塵、腐蝕、人為破壞）影響，內部需配備多重防護結構：

密封保護盒：

材質：高強度工程塑料（如 ABS）或不銹鋼，具有防水、防塵、耐老化性能。

結構：盒體與樁體通過密封膠條或螺紋密封，部分帶鎖扣或掛鎖，防止非授權操作。

絕緣隔離板：

安裝在端子與樁體之間，采用環氧樹脂板或聚四氟乙烯等絕緣材料，避免端子與樁體（若為金屬材質）導電，防止測試信號失真。

線纜穿線孔與密封件：

電纜從樁體外部引入內部時，穿線孔需加裝橡膠密封圈或防水接頭，防止雨水、土壤滲入。
