礦用通信線路防雷箱是針對礦山通信系統設計的集成化防雷設備，相較于單個避雷器，它能同時為多路通信線路提供防雷保護，具有保護范圍廣、安裝便捷、維護集中等優勢，廣泛應用于礦山井口機房、井下通信分站等場所。掌握其正確使用方法，對保障礦山通信系統穩定、防范雷電災害至關重要。

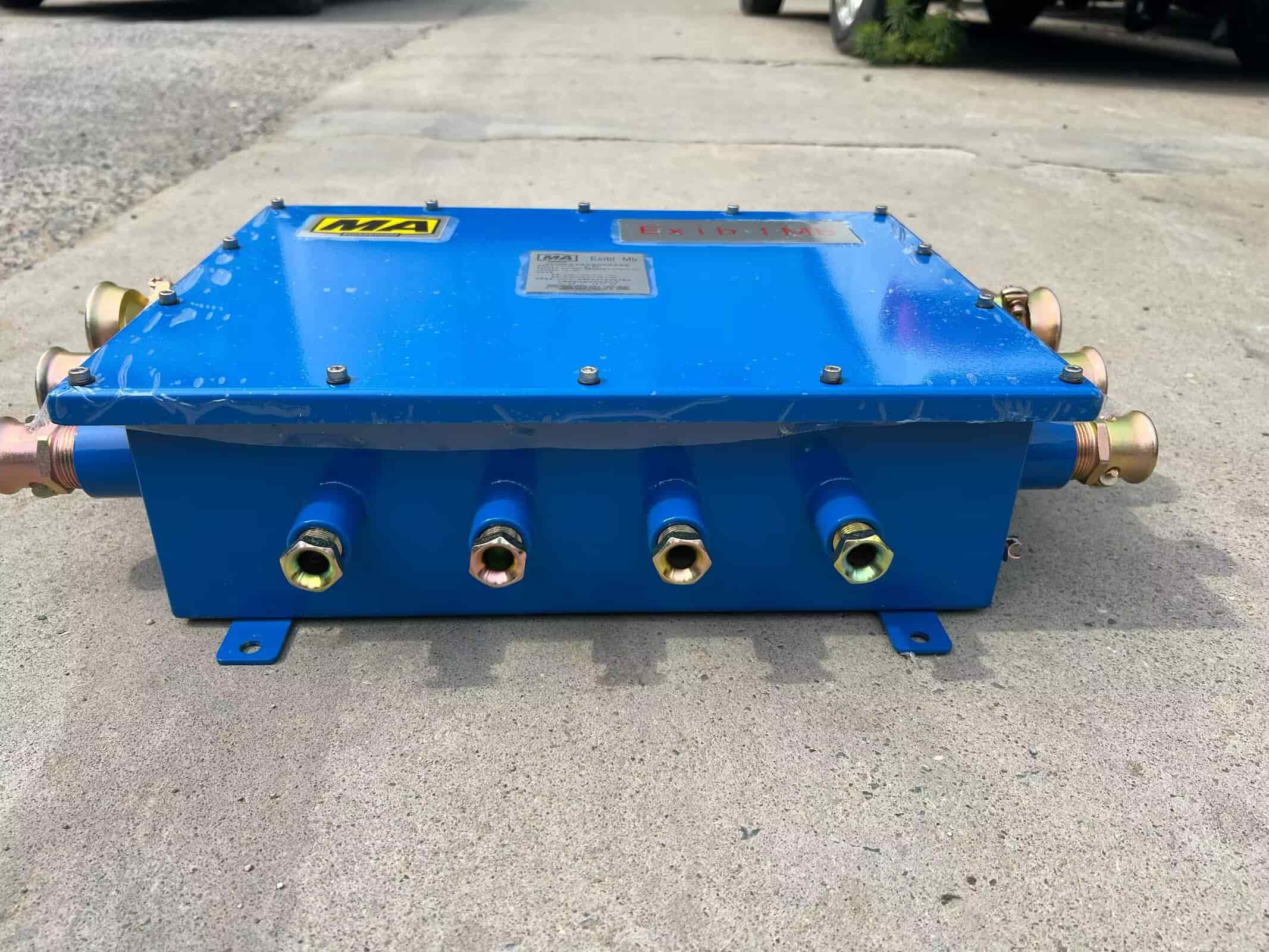

礦用通信線路防雷箱一般采用防爆外殼，內部集成多路防雷模塊、接線端子、接地排等部件，外殼上設有電源指示燈、故障指示燈，部分型號還配備監測接口，可實時監測防雷模塊工作狀態。其工作原理是通過內部防雷模塊對每路通信線路進行過電壓保護，當某路線路遭遇雷電沖擊時，對應防雷模塊快速動作，將過電壓泄放至接地排，再通過接地系統導入大地，同時其他線路不受影響，確保通信系統整體穩定。

一是環境檢查，確認安裝場所符合設備要求，無易燃易爆物質堆積，通風良好，遠離積水區域，環境溫度控制在-20℃至 40℃之間；二是設備檢查，查看防雷箱外殼是否有變形、破損，防爆密封圈是否完好，箱內接線端子是否牢固，防雷模塊是否有松動、鼓包現象，指示燈是否正常；三是工具與附件準備，準備螺絲刀、壓線鉗、萬用表、接地線等，確保接地線規格符合要求（截面不小于2.5mm2）。

第一步，固定設備，根據現場實際情況，采用壁掛式或落地式安裝，固定需牢固，確保箱體與墻面或地面貼合，避免井下震動導致設備移位；第二步，線路接入，打開防雷箱門，按照箱內標識，將多路通信線路的輸入線對應接入“IN”接口端子，輸出線接入“OUT”接口端子，接線時需區分正負極，擰緊螺絲確保接觸良好，避免虛接、錯接；第三步，接地連接，將防雷箱的接地排通過接地線連接到礦井專用接地網，接地電阻需不大于4歐姆，接線時確保接地排與接地線連接牢固，無氧化現象；第四步，通電測試，接入電源后，觀察電源指示燈是否亮起，若亮起則設備正常供電，再用萬用表檢測每路線路的通斷情況，確認無故障后，關閉箱門，擰緊防爆螺絲。
