陰極保護測試樁和ER腐蝕速率探頭(簡稱ER探頭)是陰極保護系統中“綜合監測終端”與“腐蝕速率專屬監測設備”的組合,二者的核心關聯是“協同實現保護效果的全面評估”——測試樁負責監測保護電位、電流等基礎參數,ER探頭負責精準測量被保護構件的腐蝕速率,共同為系統優化提供完整的數據支撐。
先明確二者的核心功能定位:陰極保護測試樁的核心功能是“多參數集中監測接口”,可引出被保護構件的電位、陽極電流、土壤電阻率等多種信號,供現場或自動化設備測量,其監測的是“陰極保護系統的運行參數”;ER腐蝕速率探頭的核心功能是“直接測量腐蝕速率”,通過模擬被保護構件的材質和工況,實時監測構件的腐蝕厚度變化,計算腐蝕速率,其監測的是“保護效果的直接指標”。簡單來說,測試樁監測的是“系統是否在正常工作”,ER探頭監測的是“系統工作是否有效”,二者結合才能形成完整的監測閉環。
具體來說,ER探頭通常采用埋地安裝方式,與被保護構件(如管線、儲罐)處于同一土壤環境中,其信號輸出線通過接線盒連接至附近的陰極保護測試樁,由測試樁將探頭信號集中引出至專用測試端子。工作人員可通過兩種方式獲取數據:一是現場使用專用讀數儀連接測試樁的ER探頭端子,直接讀取腐蝕速率數據;二是將ER探頭與智能采集設備(如智能電位采集儀)對接,通過測試樁的接口實現數據的自動化采集和遠程傳輸。同時,測試樁監測的保護電位、電流數據可與ER探頭的腐蝕速率數據相互印證:若測試樁監測到保護電位處于標準范圍(如-0.85V~-1.20V,相對飽和硫酸銅參比電極),且ER探頭監測到腐蝕速率低于允許值(通常≤0.01mm/a),說明系統保護效果良好;若電位正常但腐蝕速率偏高,則可能存在探頭安裝不當或環境異常等問題。

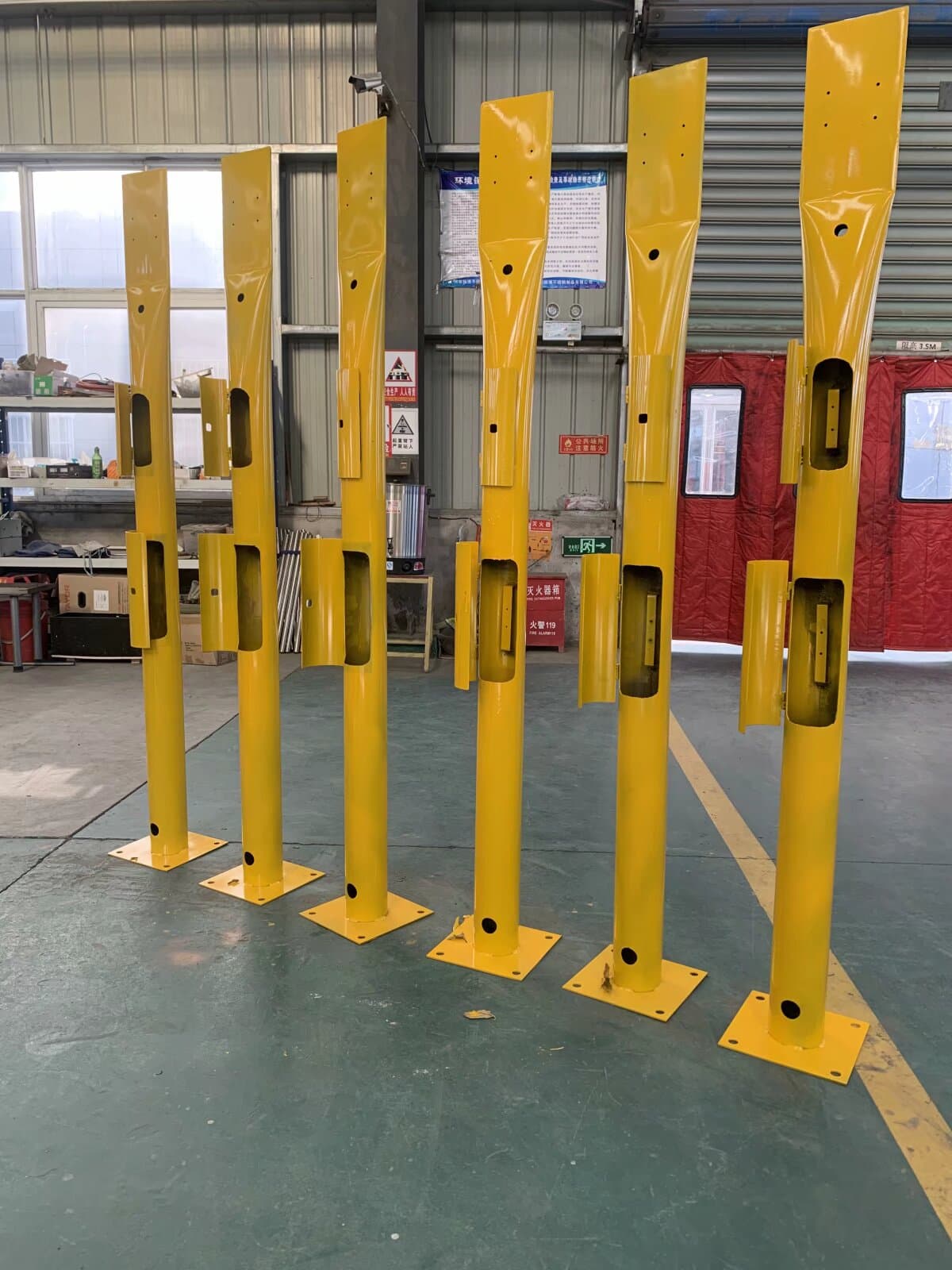

測試樁適用于所有陰極保護系統的基礎監測,是系統的“標配”設備,可全面反映系統的運行狀態。ER探頭則屬于“增強型”監測設備,主要用于對腐蝕風險要求高的場景,如高鹽度土壤、酸性土壤、靠近污染源的管線段、海底管線等,這些區域的腐蝕環境復雜,僅通過電位監測無法完全確保保護效果,需通過ER探頭直接監測腐蝕速率來驗證。
|
