陰極保護測試樁、固態去耦合器、UDL數據記錄儀是陰極保護系統中“監測接口”“干擾防護”“數據采集”三大核心功能的承載設備，三者協同工作可實現“基礎監測 干擾防護 數據追溯”的全鏈條保障，尤其適用于存在雜散電流干擾的復雜防護環境（如靠近電氣化鐵路、高壓輸電線的管線）。

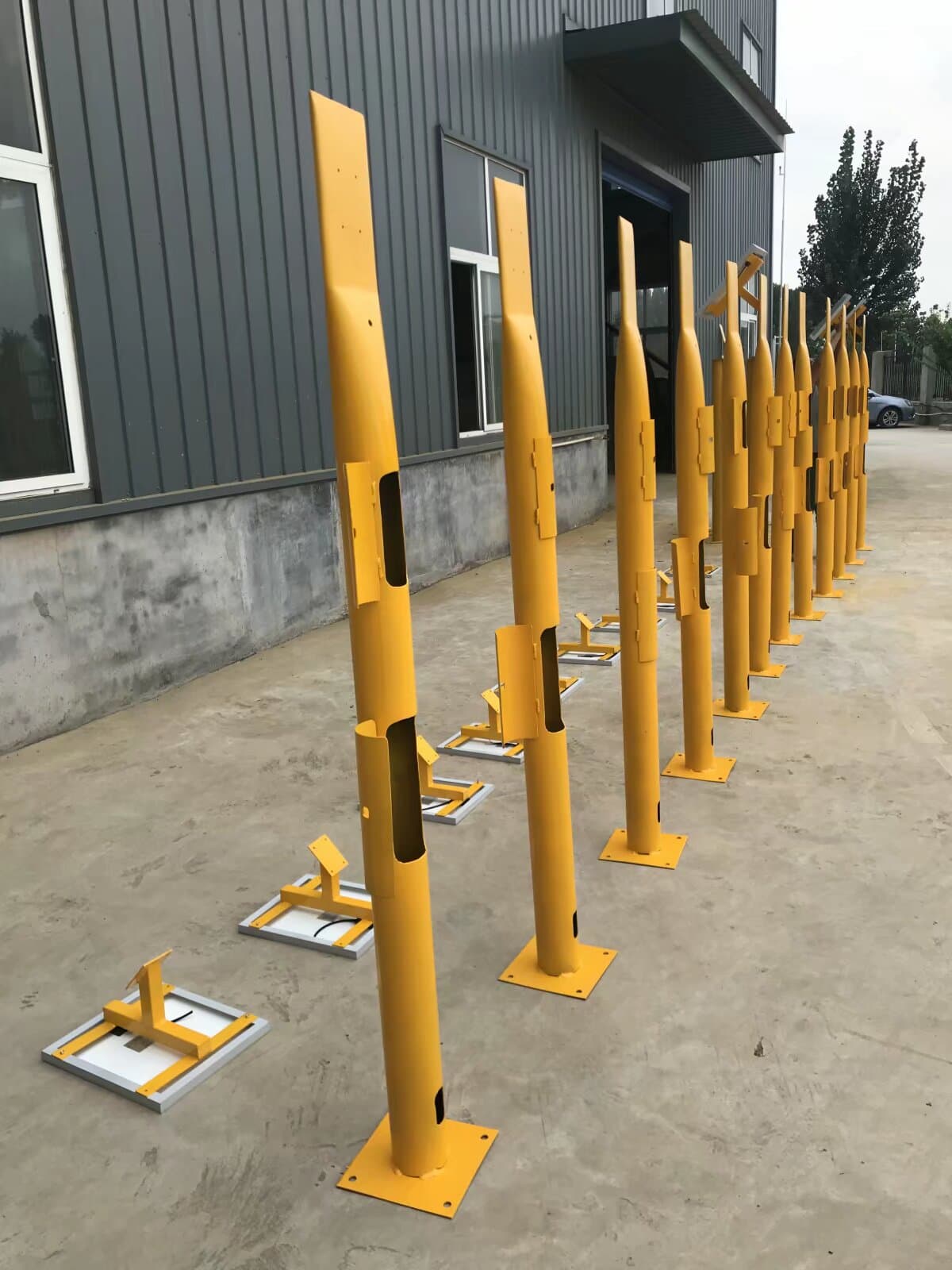

先分別明確三者的核心功能：陰極保護測試樁是“信號集中終端”，核心作用是將被保護構件的電位、電流信號，以及固態去耦合器的工作狀態信號集中引出，為數據采集和現場檢測提供便捷接口；固態去耦合器是“雜散電流干擾防護設備”，主要功能是抑制雜散電流（如電氣化鐵路的泄漏電流、工業設備的干擾電流）對陰極保護系統的影響，避免雜散電流導致的局部腐蝕或保護失效；UDL數據記錄儀是“多參數數據采集存儲設備”，可自動采集保護電位、電流、雜散電流等參數并存儲，方便后續數據追溯和趨勢分析。三者的核心關聯是：測試樁為另外兩種設備提供信號對接平臺，固態去耦合器解決干擾問題，UDL數據記錄儀實現干擾防護效果和系統運行狀態的數據化監測。
從協同工作機制來看，固態去耦合器并聯安裝在被保護構件（如管線）與大地之間，當存在雜散電流時，其內部的半導體器件會快速響應，將正向雜散電流疏導至大地，同時阻止陰極保護電流的流失，確保系統的保護電位穩定。陰極保護測試樁通過內部接線，將被保護管線的保護電位信號、固態去耦合器的輸入/輸出電流信號集中引出至專用測試端子，實現信號的統一整合。
UDL數據記錄儀通過連接線與測試樁的測試端子對接，按照預設頻率（如每15分鐘1次）自動采集管線保護電位、固態去耦合器的工作電流、雜散電流強度等參數，采集精度高且數據連續性強。
UDL數據記錄儀內置大容量存儲模塊，可存儲數月甚至數年的歷史數據，即使在無網絡環境下也能確保數據不丟失，工作人員可定期現場導出數據進行分析。
通過UDL數據記錄儀采集的數據，可同時評估兩個核心指標：一是陰極保護系統的運行狀態（保護電位是否達標），二是固態去耦合器的干擾防護效果（雜散電流強度是否降低）；若數據顯示保護電位異常或雜散電流超標，可通過測試樁的現場檢測進一步排查問題，優化系統參數。
|
