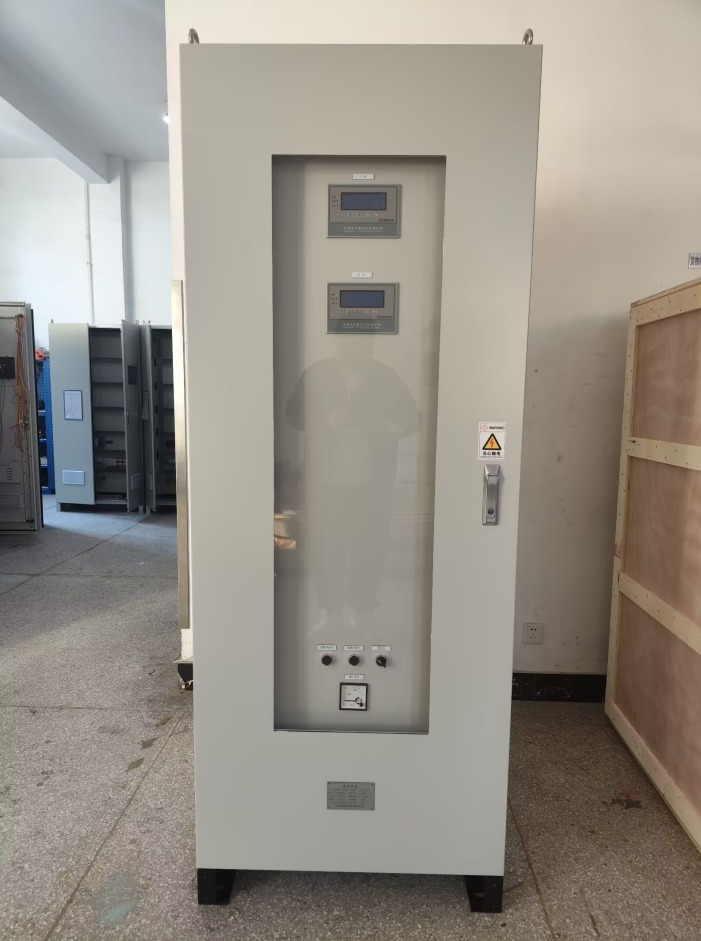

陰極保護恒電位儀，它是外加電流陰極保護（ICCP） 系統的核心控制電源設備，用于精準穩定被保護金屬的電位，抑制電化學腐蝕。

一、核心原理

1.閉環負反饋調節：參比電極（如 CSE 硫酸銅電極）實時采集被保護體電位；控制單元對比實測值與設定保護電位；通過功率單元（可控硅 / 高頻開關）動態調節輸出電流，使電位穩定在設定值，誤差通常≤±5mV。

2.電流回路：恒電位儀正極→輔助陽極（MMO 鈦、高硅鑄鐵等）→土壤 / 海水→被保護金屬（管道 / 儲罐）→負極，形成完整保護回路。

3.模式切換：恒電位優先；參比失效時自動轉恒電流模式，避免保護中斷。

二、基本結構

1.控制單元：微處理器 / 模擬放大電路，含電位設定、信號處理、故障診斷、通訊模塊；

2.功率輸出單元：整流 調壓（可控硅移相 / 高頻開關逆變）；

3.測量與保護回路：參比信號輸入、過流 / 過壓 / 防雷保護、斷電電位測試接口。

三、主流類型與對比

可控硅式；功率大、成本適中、成熟可靠 紋波略高、效率中等；長輸管道、大型儲罐

高頻開關式；體積小、效率 > 90%、紋波低、響應快 成本略高；海上平臺、城市管網、要求節能的項目；

磁飽和式 抗過載、抗干擾強 體積大、效率偏低 老系統改造、工業強干擾環境

四、典型應用場景

·  埋地長輸油氣管道、城市燃?xì)?/span> / 水管網；

· 大型鋼制儲罐（罐底、罐壁）、煉化廠設備；

· 海洋平臺、碼頭鋼樁、船舶壓載艙；

· 電廠凝汽器、化工儲罐 / 管道。

五、關鍵技術參數與運維要點

1.保護電位：嚴禁過負（防止氫脆、防腐層剝離）；斷電電位測試可消除 IR 降干擾；

2.輸出參數：額定電流 / 電壓需匹配陽極床與土壤電阻率；

3.運維：定期校驗參比電極、檢查陽極接地電阻、清潔設備散熱、備份數據與設置。

六、與犧牲陽極法的區別

犧牲陽極法無需電源，但電流小、調節困難；恒電位儀 外加電流法 適合大型、高電阻環境，可精準調控電位、遠程監控，適合長期運行的大型項目。
