長輸油氣管道、集輸管線、城市燃氣管線專用

一、什么是組合恒電位儀

組合式 = 多回路、多輸出、多段管線共用一臺主機不是單路，是一臺帶多路陽極輸出，同時保護多條管線、多個管段、多個測試樁。

· 長輸油氣管道

· 油田集輸管線

· 多管同溝敷設

· 站場進出站多管線設計的一體化、集中式陰極保護電源。

二、核心特點（油氣管道專用）

1.多路組合輸出（最關鍵）

o臺主機 → 帶 2 路 / 4 路 / 6 路 / 8 路陽極

o每路獨立控制、獨立電流、獨立保護

o同時保護多條管線、不同方向、不同陽極地床

2.數控高頻 空冷

oIGBT 高頻開關，效率≥90%

o體積小、節能、紋波小

o空冷散熱，適合野外站場

3.高精度、抗干擾

o電位精度 ±5mV

o適應地鐵、高鐵、高壓線雜散電流干擾區

4.集中管理、無人值守

o一臺柜管理全站管線保護

o減少占地、減少維護、降低成本

5.完善報警與保護

o每路獨立：陽極開路、短路、過流

o參比斷線、過壓、過熱、防雷

o聲光報警 遠程上傳

6.遠程監控o4G / Ethernet / RS485

o接入 SCADA、管道調控中心

三、典型系統結構

·主機：組合式高頻恒電位儀

·多路陽極輸出 → 多個深井陽極 / 淺埋陽極地床

·共用參比電極 / 多路參比

·多路陰極輸出 → 多條管線測試樁

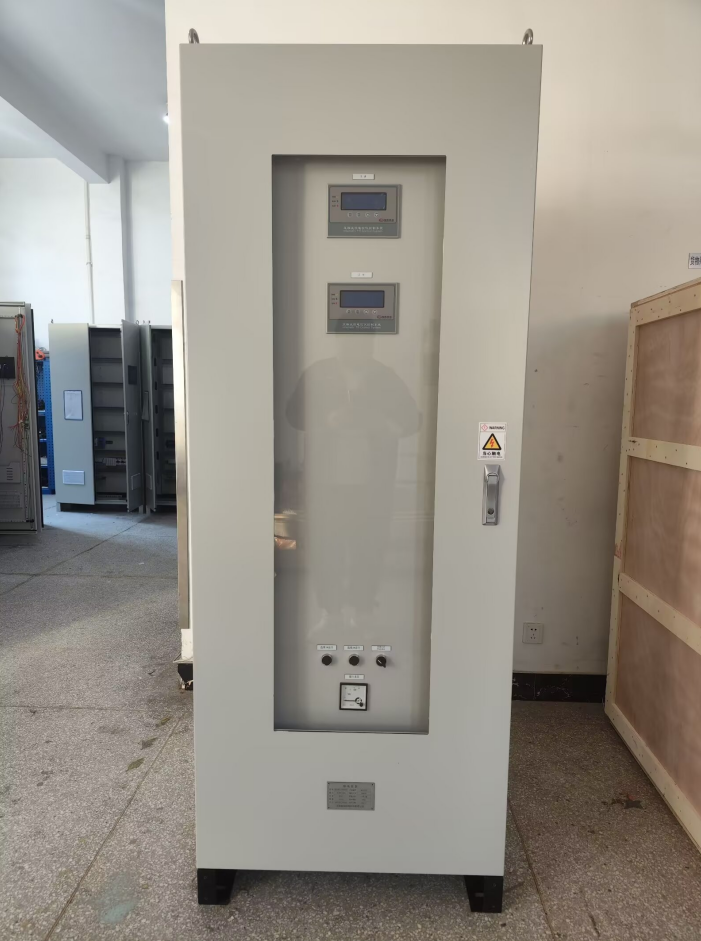

·集中控制柜：顯示、操作、通訊一體化

四、典型技術參數（管道行業通用）

· 輸入：AC220V / AC380V

· 輸出：2/4/6/8 路陽極獨立輸出

· 單路電流：5A/10A/20A/30A

· 輸出電壓：0～30V / 0～50V

· 控制方式：全數字高頻 IGBT

· 控制精度：≤±5mV

· 冷卻方式：空冷

· 防護等級：IP54 戶外型

· 環境：-40℃～ 70℃，野外長期運行

五、和普通單路恒電位儀的區別

· 普通：一臺保護一條管線

· 組合式：一臺保護多條管線

·占地更少、布線更簡單、維護更方便

·適合站場、閥室、多管同溝場景
