一、絕緣接頭處為什么必須做排流保護？

絕緣接頭兩側管道電位不同，若不做排流保護，會出現：

1.交流感應電壓疊加 → 絕緣接頭被擊穿、閃絡

2.雜散電流流入 / 流出 → 絕緣接頭金屬端腐蝕

3.雷電浪涌 → 瞬間高電壓擊穿絕緣材料

4.陰極保護電流流失 → 管道保護不足、腐蝕加速

因此，絕緣接頭處必須配置直流隔離 交流排流 浪涌防護三位一體的保護系統。

二、絕緣接頭排流保護系統的組成（標準配置）

一個完整的絕緣接頭排流保護系統由以下設備組成：

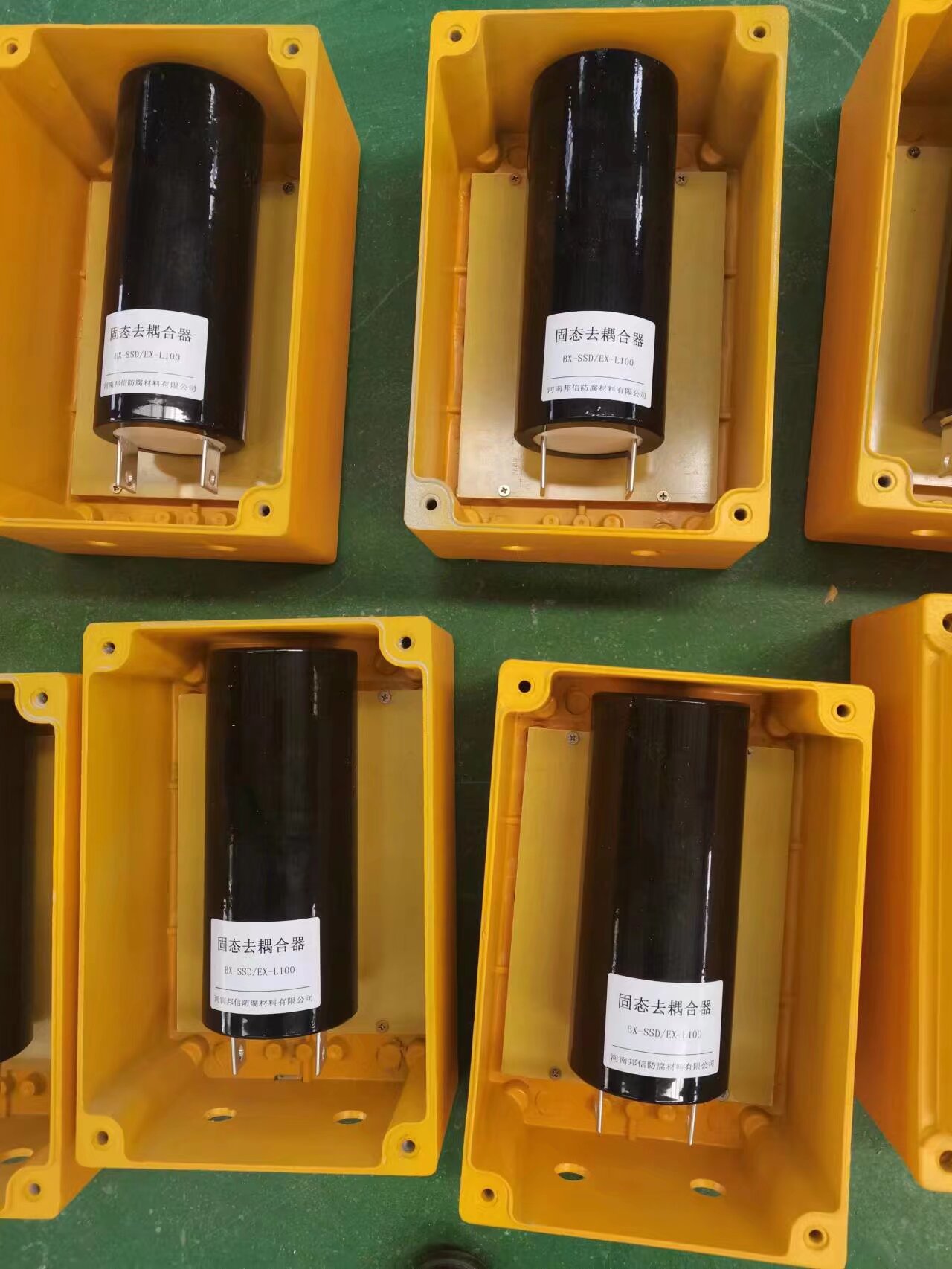

1.固態去耦合器（SSD）核心設備：阻直通交、泄放交流/浪涌、保護絕緣接頭。

2.極性排流器（可選，強干擾區必備）用于定向泄放直流雜散電流，避免反向影響陰極保護。

3.接地系統（深井接地極/鋅帶接地極）提供低阻泄放通道是排流效果的關鍵。

4.測試樁/監測模塊（可選，智能系統）監測電位、電流、絕緣接頭狀態，遠程預警。

5.電纜與連接件鋁熱焊、銅纜、防爆接頭等。

三、系統工作原理（核心邏輯）

常態（直流）SSD 呈高阻態，隔離兩側管道的直流電流，保證陰極保護電流不流失、不串段。

交流/雜散電流/浪涌出現時電壓超過 SSD 導通閾值 → SSD 迅速低阻導通 → 電流通過接地極泄放 → 絕緣接頭兩端電壓被限制在安全值（≤4V）。

干擾消失后SSD 自動恢復高阻態，不影響后續陰極保護。

四、絕緣接頭排流保護系統的典型配置（按干擾強度分級）

1. 常規土壤、無強干擾（低壓線路、無鐵路）

·配置：雙向固態去耦合器（SSD） 接地極

·功能：阻直通交、泄放交流、防雷、保護絕緣接頭

·適用：城鎮燃氣、市政管道、一般油氣管道

2. 高壓線/電氣化鐵路/雷暴區（強干擾）

·配置：復合型 SSD 極性排流器 深井接地極

·功能：直流隔離、交流排流、浪涌防護、直流雜散電流定向泄放

·適用：500kV 高壓線、高鐵 / 地鐵沿線、強腐蝕區

3. 防爆環境（燃氣 / 油氣站場）

·配置：防爆箱集成式 SSD（Ex d IIB T4） 接地極

·功能：防爆、排流、直流隔離、浪涌防護

·適用：閥室、站場、調壓站、油庫

4. 海底管道 / 水下登陸段

·配置：IP68 防水型 SSD 水下接地極

·功能：防水、防腐、排流、浪涌防護

·適用：海底管道登陸段、水下立管

五、絕緣接頭排流保護系統的安裝方式（工程標準）

1. 安裝位置

·絕緣接頭兩側各安裝 1 臺 SSD

·安裝在絕緣接頭附近的測試樁、測試端子、閥室

·距離絕緣接頭不超過 3~5m

2. 接線方式（標準）

·管道側：鋁熱焊連接測試片（防腐、低阻）

·接地極側：螺栓壓接 ≥25mm2 銅纜

·電纜沿管道敷設，避免機械損傷

·焊點必須做防腐（環氧煤瀝青 / 防腐膠帶）

3. 接地系統要求

·接地電阻：

o常規：≤4Ω

o強干擾區：≤1Ω

o燃氣 /油氣管道：≤1Ω

·接地極類型：深井接地極、銅包鋼接地極、鋅帶接地極
