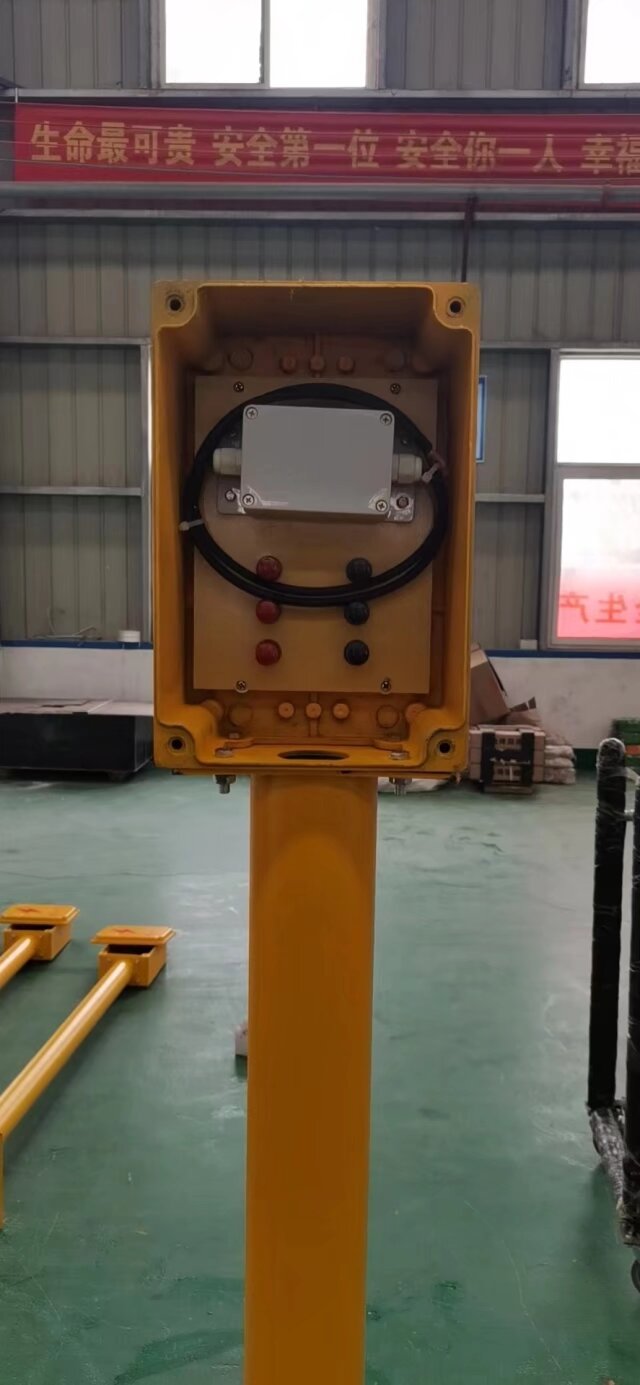

固態去耦合器的核心是利用金屬氧化物壓敏電阻（MOV）、雙向瞬態抑制二極管（TVS） 等半導體器件的非線性伏安特性，在不同電壓條件下呈現完全相反的阻抗狀態，從而動態切換工作模式，適配陰極保護與電磁干擾防護的雙重需求。

一、核心器件的基礎特性

SSD 內部的核心半導體器件具有一個關鍵特性：電壓低時高阻，電壓高時低阻。

1.高阻抗狀態：當兩端電壓低于器件的導通閾值時，阻抗可達兆歐級（＞1MΩ），電流幾乎無法通過；

2.低阻抗狀態：當兩端電壓超過導通閾值時，阻抗急劇下降至毫歐 / 歐姆級，形成低阻通路，電流可快速通過；

3.自動恢復：當電壓回落至閾值以下時，器件自動切回高阻抗狀態，無需人工干預。

主流 SSD 采用雙向設計，支持正、負兩種極性的電壓 / 電流導通，適配管道上無固定極性的干擾環境。

二、三種核心工作狀態（動態切換）

這是 SSD 工作原理的核心，也是其 “阻直通交” 的本質體現，三種狀態隨管道兩端電壓自動切換：

狀態 1：常態隔離（陰極保護階段）

適用場景：管道僅存在陰極保護的直流電位，無外部交流、浪涌干擾。

·管道與接地系統之間的直流電壓遠低于 SSD 的導通閾值（通常 1.5~5V）；

·內部半導體器件處于高阻抗截止狀態；

·核心作用：阻斷陰極保護直流電流流失，保證管道保護電位穩定，避免電流泄漏導致的局部腐蝕。

·關鍵指標：常態漏電流≤1μA，幾乎不影響陰極保護系統的正常運行。

狀態 2：瞬態導通（干擾泄放階段）

適用場景：管道受到工頻交流感應電壓、電氣化鐵路雜散電流、雷電浪涌等瞬態過電壓沖擊。

·管道兩端電壓瞬間超過 SSD 的導通閾值；

·半導體器件迅速切換為低阻抗導通狀態（阻抗＜10Ω）；

·核心作用：為干擾電流提供低阻泄放通道，將交流電壓、雷電流、雜散電流導入大地，將管道電壓限制在安全閾值（≤4V）內；

·關鍵特性：響應時間為納秒級，可快速抵御快速瞬態浪涌，保護管道防腐層、絕緣接頭等設備不被擊穿。

狀態 3：自動恢復（穩態回歸階段）

適用場景：瞬態干擾消失，管道電壓回落至正常范圍。

·兩端電壓低于導通閾值后，半導體器件自動恢復高阻抗狀態；

·核心作用：無需人工維護，長期、重復工作，適配埋地管道、海底設施、野外閥室等無人值守場景。

三、補充原理說明

1.雙向導通原理工業級 SSD 均為雙向設計，內部采用雙向 TVS 或雙向 MOV，無論干擾電壓是正極性還是負極性，都能實現導通泄放，安裝時無需區分正負極，降低施工難度。

2.浪涌防護原理針對雷電浪涌（10/350μs、8/20μs 波形），SSD 的半導體器件可承受千安級的沖擊電流，通過泄放通道將浪涌能量釋放，避免能量累積損壞設備，這是傳統火花間隙無法比擬的優勢。
